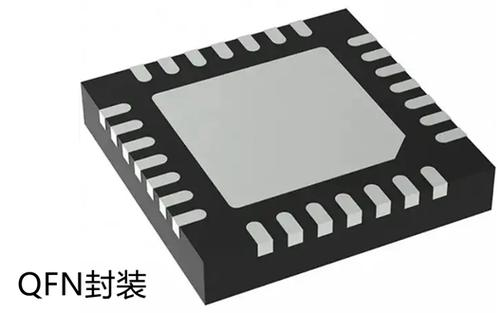

如何讓QFN焊接爬錫高度達到50%以上？
要讓QFN焊接爬錫高度達到50%以上，需從鋼網設計、焊膏選擇、焊接環境控制、預處理工藝四方面綜合優化。以下是具體方案及驗證案例：
一、優化鋼網設計（關鍵參數調整）
開孔方式：
采用內切外拉設計：內切減少焊盤橫切尺寸（避免連錫），外擴增加錫膏量。
案例：某客戶將鋼網外擴從0.15mm增至0.30mm，厚度從0.12mm調整為0.13mm，爬錫高度從25%提升至50%以上。
四周小焊盤開孔寬度建議0.22~0.24mm（滿足5球原則），長度外擴0.15~0.25mm。
散熱焊盤處理：
開孔面積按焊盤尺寸的40%~60%設計，并架橋（田字型）避免錫膏外溢短路。
二、選擇高活性焊膏
焊膏類型：使用QFN專用錫膏，其濕潤性強，能反重力爬升。
對比：普通錫膏爬錫高度不足25%，專用錫膏可達85%~99%。
助焊膏輔助：
在QFN側邊或PCB焊盤涂抹助焊膏后二次回流，利用助焊劑去除氧化物并引導錫液爬升。
三、控制焊接環境
氮氣保護：
爐腔內氧含量控制在1000ppm以下，減少銅面氧化。
注意：氮氣流量需平衡，避免小器件（如0201）立件。
四、預處理與過程監控
預上錫處理：
對老化篩選后的QFN器件進行預上錫，修復焊端潤濕性。
SPI檢測：
確保焊膏覆蓋面積≥模板開口的70%，焊膏量偏差在30%~220%范圍內。
工藝驗證：
通過正交試驗確定最優參數組合（如鋼網外擴量、焊膏類型、回流溫度曲線）。
五、案例驗證
成功改進實例：
某客戶通過優化鋼網開孔（外擴增加1倍）并更換專用錫膏，使爬錫高度從25%提升至50%以上，部分達到100%。
助焊膏涂抹后二次回流，爬錫效果顯著改善。
總結
需綜合調整鋼網設計、焊膏選擇、焊接環境及預處理工藝，并通過試驗驗證參數組合。重點確保：
充足錫膏量（外擴鋼網+專用焊膏）；
減少氧化（氮氣保護+預上錫）；
過程監控（SPI檢測+工藝驗證）。
以上方案可系統性解決QFN爬錫不足問題，滿足50%以上的高度要求。
-未完待續-
