錫粉的生產工藝有幾種？

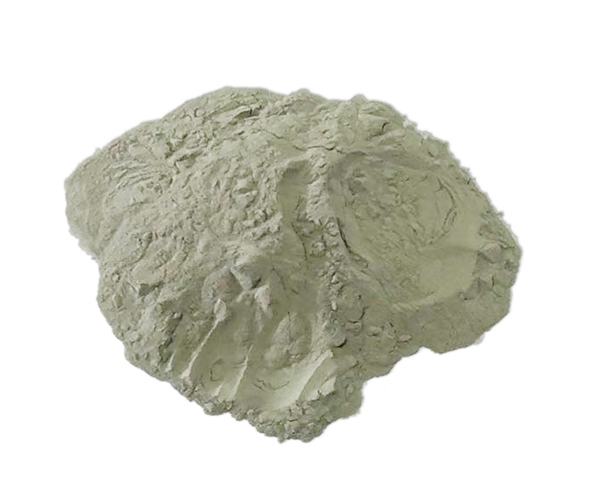

錫粉的生產工藝主要包括以下幾種：
一、離心霧化法
將熔融的液態合金通過管道流到高速旋轉的圓盤上，利用離心力將液態焊錫甩出，在金屬液滴表面張力的驅動下球化為小液滴，并在惰性氣體環境下冷卻形成球形金屬顆粒。這種方法工藝成熟，產量大，獲得的錫粉粒徑范圍廣，從Type3、Type4至Type5、Type6錫粉均有一定生產比率。但受重力作用、霧化氧量的影響，錫粉可能呈水滴狀趨勢，影響真圓度，在高端封裝領域的應用受到一定限制。
二、超聲霧化法
利用超聲波的振動和空化效應將熔融的錫液霧化成細小的液滴，并在惰性氣體氛圍中冷卻凝固形成球形的粉末顆粒。這種方法生產的錫粉球形度好、氧含量低，但制粉效率低，粒徑偏粗，不適合大規模生產，多用于實驗室或小批量高端定制場景。
三、高壓氣霧化法
利用高壓氣體流沖擊熔融的錫液，使其破碎成液滴并冷卻凝固成錫粉。這種方法成本較低，但生產的錫粉氧含量較高，粒度分布范圍廣，形狀難以控制，通常需要后續篩分和表面處理才能滿足部分工業需求。
四、液相成型技術
將液態金屬置于另一高溫液態介質中，使用高速剪切或高頻超聲能量將液態金屬細化為微小顆粒，懸浮在液態介質中，然后冷卻凝固為球形粉末。這種方法結合了剪切乳化和超聲空化效應原理，能夠制備出粒度均勻可控、氧含量低的精細錫粉，且已實現規模量產。其中，福英達的液相成型技術是該領域的代表性創新，其通過超聲波空化效應原理，實現了T6（5~15μm）以上超微焊粉的穩定制備，并突破了傳統工藝的粒徑下限，成為全球唯一可生產T2-T10全尺寸超微合金焊粉的電子級封裝材料制造商。
五、福英達液相成型技術的核心優勢
超精細粒徑控制：
通過高頻超聲能量與液態介質剪切力的協同作用，福英達技術可精準控制錫粉粒徑分布，實現T6（5-15μm）至T10（1-3μm）各型號尺寸覆蓋。例如，其T6級錫粉（5-15μm）已廣泛應用于Mini LED芯片封裝，通過5-30μm間隙的致密填充，顯著降低虛焊風險，提升焊接可靠性。
五、卓越的球形度與均勻性
粉末真圓度達100%，粒度分布標準差（σ）<2μm，無需后端分選即可直接用于高精度印刷工藝。這種特性使其在SMT、固晶、微凸點等場景中實現±3μm的焊點厚度控制，填充率超98%，滿足微間距芯片封裝（如0201/01005元件）的嚴苛要求。
六、低氧含量與高可靠性
通過焊粉表面Coating技術，福英達將氧含量控制在極低水平（如表面氧含量<0.05%），同時提升焊接飽滿度和導熱性能。其低溫合金配方（熔點低至138-143℃）可保護熱敏元件，而高導熱合金（導熱率達65-70W/m·K）則有效疏導芯片熱量，延緩光衰并延長壽命。
七、規?；慨a(chǎn)與工藝協同
該技術已實現每小時40kg、年產能160噸的規?；a(chǎn)，解決了超聲霧化和離心霧化工藝產量低、球形度差，無法精準分選的技術痛點。其產品通過AEC-Q100認證，滿足-40℃至125℃極端溫度循環要求，在車載顯示、物聯網等消費類電子及SiP系統級封裝領域獲得廣泛應用。此外，福英達技術還與設備、工藝深度協同，例如支持COW晶圓級固晶技術，在晶圓階段完成芯片批量焊接與封裝，推動Mini LED進入“晶圓級制造”時代。
八、應用領域與市場影響
福英達的液相成型技術生產的錫粉，憑借其超微粒徑、高球形度和低氧含量等特性，已成為微電子與半導體封裝領域的關鍵材料。其產品廣泛應用于SMT、固晶、微凸點、窄間距、點膠、噴印、激光焊接等錫膏產品中，并隨著SiP系統級封裝、汽車電子、物聯網等技術的發展，進一步拓展至微光電顯示、手機通訊等消費類電子領域。目前，福英達已成為全球高端電子封裝材料市場的領導者，其技術突破不僅推動了錫粉制造行業的升級，也為下一代電子器件的小型化、高性能化提供了材料支撐。
-未完待續-
