詳細解讀溫度回流曲線的科技常識
溫度回流曲線（Temperature Reflow Curve）是記錄PCB板以一定的速度經過回流焊時，PCB板上溫度變化的軌跡。回溫曲線是描述物體或系統在加熱或冷卻過程中溫度隨時間變化的動態模型，回溫曲線包含回流曲線，廣泛應用于電子制造領域、材料科學、石油勘探，烘焙。以下從定義、應用場景、技術原理及實際案例四個維度展開詳細解讀：
一、回溫曲線的核心定義
回溫曲線是溫度隨時間變化的函數曲線，通常以T(t)表示，其中T為溫度，t為時間。其典型特征包括：
升溫階段：溫度隨時間線性或非線性上升；
穩態階段：溫度趨于穩定，波動幅度極??；
冷卻階段（若存在）：溫度逐漸下降。
二、主要應用場景與技術原理

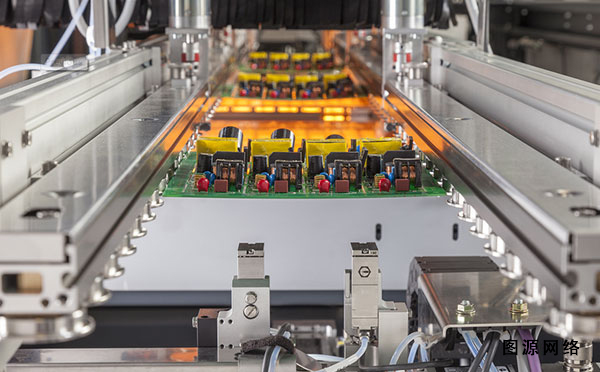

1. 電子工程：回流焊工藝中的溫度控制
應用背景：在表面貼裝技術（SMT）中，回流焊是焊接電子元件的關鍵步驟，需通過精確控制溫度曲線確保焊點質量。
典型回溫曲線組成（以SAC合金焊錫為例）：
預熱區（Ramp）：
溫度范圍：室溫→140-150℃；
作用：蒸發焊膏中的溶劑和氣體，避免“爆錫”現象；
升溫速率：1-3℃/s，防止熱應力損壞元件。
保溫區（Soak）：
溫度范圍：140-160℃（恒定）；
作用：助焊劑充分活化，去除氧化層，促進焊料潤濕。
回流區（Spike）：
溫度范圍：230-250℃（峰值）；
作用：焊錫熔化，形成金屬間化合物（IMC），完成焊接；
關鍵參數：峰值溫度需高于焊錫熔點20-40℃，但低于元件耐熱極限。
冷卻區（Cooling）：
溫度范圍：240℃→室溫；
作用：焊點凝固，控制晶粒結構以提升機械強度；
冷卻速率：通常≤4℃/s，避免脆性相生成。
技術優化：通過調整傳送帶速度、氣體流量和各區溫度設定，使實際曲線與理想曲線（如RSS曲線）吻合，確保焊接一致性。
2. 材料科學：超低溫混凝土性能研究
應用背景：在極地工程（如LNG儲罐）中，需評估混凝土在超低溫（-160℃以下）下的力學性能。
回溫曲線特性：
降溫階段：
使用液氮加載箱，溫度可降至-180℃；
降溫速率受試塊體積影響：體積越大，內外溫差越小，降溫速率越慢。
回溫階段：
通過控制液氮釋放速度調節降溫速度；
記錄試塊中心及環境溫度隨時間變化，形成回溫曲線；
關鍵參數：回溫時間、穩態溫度波動值（需＜0.1℃/h）。
研究意義：為超低溫混凝土結構設計提供數據支持，優化材料配比以提升耐久性。
3. 石油勘探：注水井DTS回溫穩態曲線預測
應用背景：利用分布式光纖測溫（DTS）技術預測注水井關井后的溫度恢復情況，優化勘探效率。
技術原理：
熱傳導模型：回溫速率與地層-井筒溫差呈對數關系，公式為y=alogbx（y為溫度，x為時間，a,b為擬合常數）；
數據采集：通過歷史實測數據確定最短采集時間和回溫時間；
模型應用：輸入所需模擬時間，生成DTS回溫穩態曲線，預測地層溫度分布。
實際價值：提高光纖DTS測井資料的有效率，降低勘探成本。
4. 其他領域：咖啡烘焙中的回溫點控制
應用背景：咖啡烘焙中，回溫點（溫度反彈節點）是控制風味的關鍵參數。
技術細節：
回溫點定義：烘焙初期，豆溫因吸熱驟降后反彈的“V”型曲線最低點；
工藝控制：通過調節火力和風門，控制回溫點時間（如藍山咖啡需低落豆溫，一爆后溫升＜6℃）；
風味影響：回溫點決定脫水效率，直接影響酸度、醇厚度和香氣平衡。
三、回溫曲線的共性規律
溫度梯度控制：通過分段調節溫度，平衡效率與質量（如回流焊的“慢升溫、快回流”原則）；
動態平衡：穩態階段需確保溫度波動極小（如混凝土試驗的＜0.1℃/h）；
數據驅動：依賴歷史實測數據擬合模型（如石油勘探的對數曲線擬合）。
四、總結
回溫曲線是科技領域中溫度控制的核心工具，其設計需結合材料特性、工藝要求和數學模型。回溫曲線不同與SMT中的回流曲線，回溫曲線范圍廣，從電子元件的精密焊接到極地工程的超低溫試驗，再到石油勘探的溫度預測，回溫曲線通過量化溫度-時間關系，為各行業提供了優化效率、保障質量的科學依據。未來隨著傳感器技術和AI算法的發展，回溫曲線的動態調控將更加精準，進一步推動科技進步。
-未完待續-
