對于電子封裝密度越來越高的設備來說，高電流密度和微小的焊料直徑使得焊點可靠性面臨電遷移等問題。為了解決這些問題，有必要了解錫膏焊料的微觀結構演變和失效機制。并且當焊料在受到熱沖擊時，熱量和電遷移的共同作用會加速原子擴散和熱應力的形成，從而導致金屬間化合物（IMC）的過度生長。另外熱沖擊會使得熱膨脹系數不一致會加速焊接失效。
實驗過程
為了深入了解焊料在熱沖擊和電遷移時焊點會發生哪些變化，Li等人對SAC305進行一系列的熱沖擊（-196℃到150℃）和電遷移測試（電流密度: 2*10^4A/cm^2）,并分析了焊點微觀結構演變和失效機制。圖1(a)顯示了尺寸為20mm*20mm的測試模塊，由4個尺寸300μm的SAC305焊球組成，焊盤直徑為250μm，且芯片焊盤上鍍有鎳層。通過兩個回流工藝焊接錫球和芯片。

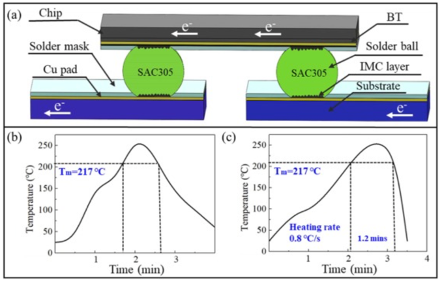

圖1. 測試單元和回流曲線。
實驗結果
IMC結構
在對SAC305焊點通電并進行熱沖擊循環后，左側焊點在15次熱循環后，在陽極界面處檢測到連續的(Cu, Ni)6Sn5 IMC層，并且由于電遷移的電子流驅動Sn和Ni原子向陽極遷移，陽極IMCs的形態從扇貝狀變?yōu)槠矫嫘汀Ｔ陉帢O界面處也有非常薄的(Ni, Cu)3Sn4層。對于右側焊點，在陽極和陰極界面分別形成了(Ni, Cu)3Sn4和Cu6Sn5。(Ni, Cu)3Sn4的厚度隨著電遷移時間增加而變厚，這歸因于焊點原子隨著電子流從陰極遷移到陽極。

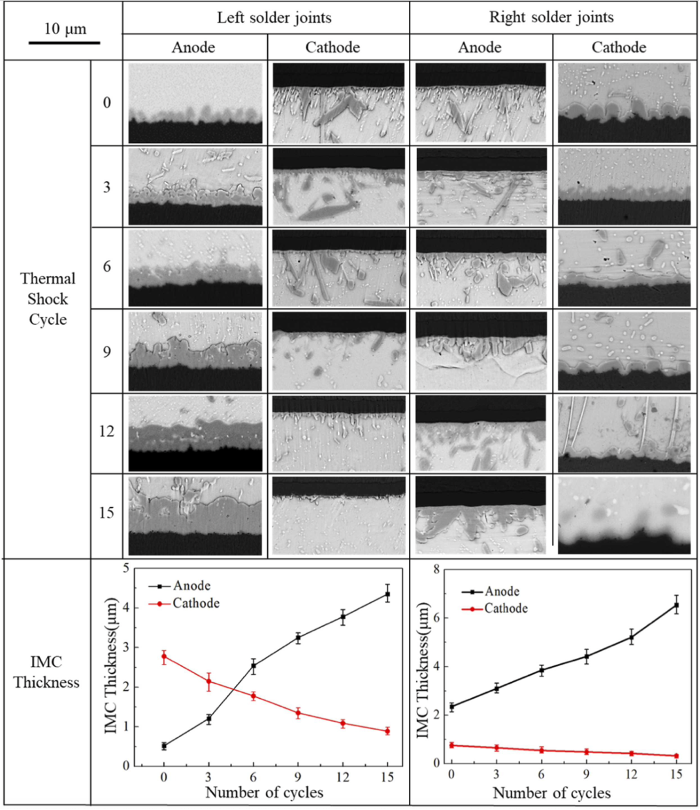

圖2. 熱沖擊測試后的IMC變化。
失效模式
在左側焊點的上界面處觀察到痕量Cu的溶解。局部痕量溶解的發生可以用SAC305焊點的凝固和電遷移后熱循環來解釋。電流傾向于選擇電阻最低的路徑，這也促進了電子在電子流進入焊點的位置積聚，導致在入口處產生電流擁擠和焦耳熱。因此，由于焦耳熱累積，在拐角處觀察到焊點的局部Cu溶解。此外，由于不同結構的CTE不匹配和晶格畸變，裂紋沿著陰極界面擴展導致焊點失效。類似的，右側焊點在熱循環后也出現了Cu焊盤的局部快速溶解，并在陽極界面處形成裂紋。
圖3. 18次熱沖擊后焊點的失效機制。(a-d)左側焊點; (e-f)右側焊點
在6次熱循環之前，陰極側剪切表面上發現了細長的斷裂凹坑。因此，該斷裂形式屬于韌性斷裂。在6次循環后，在剪切表面上檢測到Ni3Sn4 IMC(紅色)，這一現象表明焊點的斷裂模式轉變?yōu)轫g性-脆性混合斷裂。隨著熱循環次數繼續增加，斷裂口Ni3Sn4數量增加。陽極側焊點也有著類似的斷裂機制，即斷裂機制從韌性斷裂轉變?yōu)轫g性-脆性混合斷裂。通過斷裂模式可以知道陰極側的剪切強度隨著循環次數增加而下降。然而陽極側強度先下降后上升，這是因?yàn)槌掷m(xù)的極端的溫度使得斷裂面開始出現孿晶并增強了焊點的強度。
圖4. 焊點陰極側(上)和陽極側(下)剪切失效圖。(a)回流后; (b)3次循環; (c)6次循環; (d)9次循環; (e)12次循環; (f)15次循環。
參考文獻
Li, S.L., Hang, C.J., Zhang, W., Guan, Q.L., Tang, X.J., Yu, D., Ding, Y. & Wang, X.L. (2023). Current-induced solder evolution and mechanical property of Sn-3.0Ag-0.5Cu solder joints under thermal shock condition. Journal of Alloys and Compounds.
