半導體激光器是迄今為止使用最廣泛的光電子器件之一。隨著技術的不斷進步和器件量產化能力的提高，現在能夠應用到更多的領域中。半導體激光器是一種主要使用半導體材料作為工作材料的激光器，由于材料結構不同，激光也會不同。半導體激光器的特點就是體積小、壽命長，除了通信領域，現在也可以在雷達、測聲、醫療中進行應用。
大功率激光器由于單顆芯片出光功率大，單位面積產生的熱量大，如果不做好散熱技術，很容易發生芯片失效，性能快速下降。

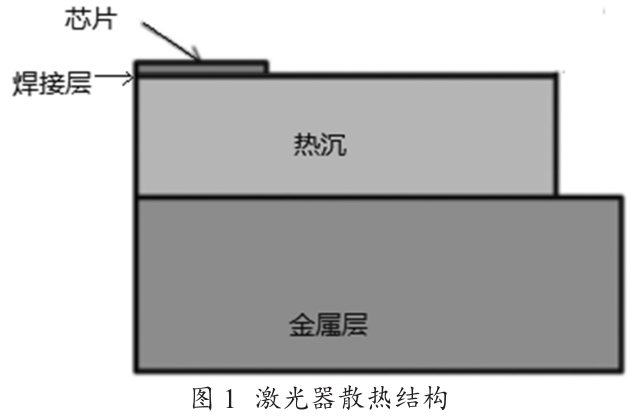

半導體激光器封裝時的散熱機構主要由激光芯片、焊接層、熱沉、金屬層等組成。半導體激光器散熱結構里面的焊接層主要是用焊接的方法把芯片和熱沉連接在一起。高功率半導體激光器在進行使用的時候?yàn)榱诉_(dá)到降低熱阻的目的，經常在焊接的時候使用一些熱導率比較高的材料，比如金錫焊料。在整個封裝過程中，會有許多層次，主要包括：芯片、焊接層、熱沉、金屬層，利用熱沉和金屬層的傳熱效果傳遞激光芯片的熱能，最終使半導體激光形成良好的散熱，延長激光的使用壽命。
錫銀銅SAC錫膏 錫銀銅 SACS錫膏 錫鉍銀SnBiAg錫膏 錫鉍銀銻SnBiAgSb錫膏 錫鉍銀SnBiAgX錫膏 錫鉍SnBi錫膏 BiX 錫膏 金錫AuSn錫膏 錫銻SnSb錫膏 含鉛 SnPb錫膏 各向異性導電錫膠 微間距助焊膠
作為激光器貼片散熱系統的重要組成部分，焊接錫膏焊料的選擇至關重要。錫基焊料、銦基焊料、金基焊料哪種更適合激光器貼片封裝呢？
錫基合金，以錫為主的合金材料，Sn/Pb錫鉛合金，或者SAC錫銀銅合金，由于金屬疲勞特性不好，而在微型器件的焊接應用中受到限制，微型器件包括MEMS、激光器等。
那激光器的貼片焊接，最近經常使用金錫合金，更早前也會使用銦基焊料。
在微型組裝中，焊料不能厚，需要考慮金屬疲勞性，錫基焊料的熱疲勞特點導致它不適合薄層材料
銦基和金基焊料，抗疲勞特性都很好，也就是都可以達到高強度焊接性
銦基材料，由于電遷移和熱遷移，激光器長期工作就會在焊接處產生空洞，導致長期可靠性問題
而金基材料，幾乎不用考慮遷移現象，所以強度夠，長期可靠性也夠。
金基焊料，金錫合金的熱導率高于金硅合金/金鍺合金，更適合激光器的貼片。
深圳市福英達工業技術有限公司生產的FH-280系列共晶金錫焊膏中的金錫合金，由80%WTAu和20%WTSn共晶生成(Au80Sn20)。FH-280本身的優良特性和深圳福英達先進制粉技術的加持，使得深圳福英達FH-280金錫焊膏具有抗拉性高、耐腐蝕性好、熱蠕變性好、與其他貴金屬兼容、導電性好、導熱性好等一系列優點。FH-280系列錫膏熔點280C。粒徑覆蓋T3-T6，支持印刷和點膠工藝。
金錫焊料必須正確使用才能取得良好的效果：影響焊接質量的主要因素有：金錫焊料成分、焊件、焊料表面質量（如氧化物、污染、平整度等）、工藝因素（爐溫電線、最高溫度、氣體成分、工具等）。在共晶溫度附近，金錫合金的熔點對成分非常敏感，當金的重量比大于80%時，隨著金的增加，熔點急劇增加。焊接件通常有鍍金層，鍍金層的金會浸入焊料中。鍍金層過厚，預成型焊片過薄，焊接時間過長，會增加浸入人焊料的金，增加熔點。所以上述各類焊接參數都需優化。通常爐子峰值溫度應選在約350℃，焊接時間為2~4分鐘，焊接成品率可在98%以上。
結論
由于金80%錫20%共晶合金熔點(280℃)適中，強度高，無助焊劑，導熱導電性好，滲透性好，粘度低，易焊接，耐腐蝕，抗蠕度等。廣泛應用于陶瓷包裝蓋、芯片粘接、金屬包裝陶瓷絕緣子焊接、大功率半導體激光芯片焊接。
