DSP封裝對錫膏的要求？

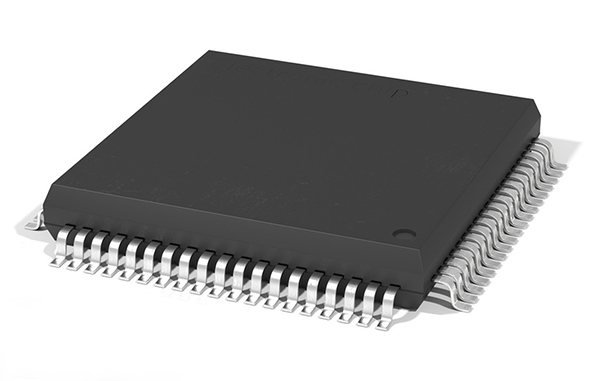

在DSP（數字信號處理器）封裝工藝中，錫膏需滿足超細間距印刷、高可靠性焊接及環保清洗三大核心要求，具體技術參數與性能標準如下：
一、超細間距印刷能力
顆粒度控制
錫膏金屬粉末粒徑需達到2-11μm（如FWS3057型號），以適配40μm級焊盤間距。傳統錫膏在40μm間距下易出現拉尖、塌陷或連錫問題，而超微粉徑錫膏可實現100%脫模無殘留，確保印刷圖形邊緣銳利，杜絕橋連與虛焊隱患。
案例：在硅光芯片封裝中，單顆裸die晶圓包含1800-2000個焊點，焊點球徑僅75-80μm，球間距壓縮至40μm。FWS3057錫膏通過專項優化鋼網開孔工藝（60-80μm），實現下錫飽滿且成型穩定，印刷一致性提升40%。
觸變性與保形性
錫膏須具備觸變劑體系，在印刷過程中抵御冷/熱坍塌風險。例如，FWS3057在常溫下放置12-24小時后，仍能保持原始形狀和大小，避免焊點塌陷導致的短路或開路問題。
二、高可靠性焊接性能
潤濕性與鋪展能力
活性成分需精準復配，實現銅、銀、金等鍍層上的瞬時鋪展。FWS3057錫膏在回流焊接時，焊點光亮飽滿，抗拉強度提升30%，滿足汽車電子、航天軍工等領域?qū)煽啃缘膰?yán)苛要求。
測試數據：通過真空回流兼容設計，焊點空洞率穩定低于行業平均水平，顯著降低因空洞導致的焊接失效風險。
寬工藝窗口適應性
支持氮?dú)?/font>/空氣環境下的±10℃峰值溫度浮動，適配從實驗室到量產的多元化需求。例如，在Mini LED微米級焊點封裝中，錫膏需在溫度波動范圍內保持穩定焊接性能，避免因工藝參數偏差導致的不良率上升。
三、環保與清洗兼容性
全水溶性清洗方案
傳統松香基錫膏需使用化學溶劑清洗，存在PCB腐蝕風險且廢水處理成本高。FWS3057采用全水溶性助焊劑，焊接后僅需55℃去離子水+60psi噴霧壓力即可高效清除殘留，清洗效率較傳統工藝提升50%以上，同時降低企業廢水處理成本70%。
環保標準：滿足歐盟RoHS、汽車電子IATF 16949等國際認證，避免因有害物質超標導致的合規風險。
低殘留與高絕緣性
焊后殘留物須具備高絕緣電阻且無腐蝕性，確保DSP芯片在長期使用中不受電氣性能衰減影響。例如，在高頻通信模塊封裝中，殘留物可能導致信號干擾或絕緣失效，而水溶性錫膏可徹底規避此類問題。

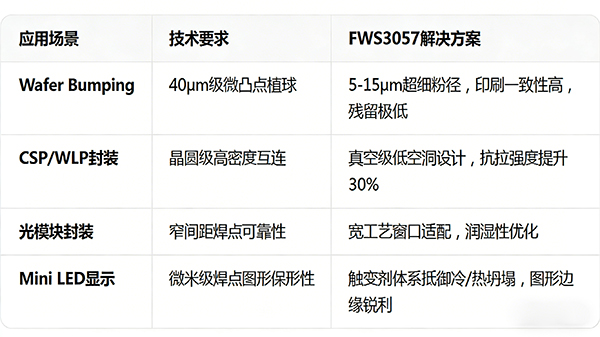

四、典型應用場景與優勢
五、結論
DSP封裝對錫膏的核心要求可概括為：超細粒徑適配微間距、高活性確保潤濕性、水溶性清洗滿足環保、寬工藝窗口提升良率。以FWS3057為代表的新一代錫膏，通過材料科學與工藝設計的創新，已成功破解40μm級封裝難題，成為高端電子制造領域的關鍵材料解決方案。
-未完待續-
