如何快速辨別錫膏的品質？
快速辨別錫膏品質需結合外觀觀察、基礎性能測試、簡易工藝驗證三個維度，通過直觀檢查與快速實驗排除低質量產品。以下是具體方法及操作要點：
一、外觀與基礎參數檢查
顏色與光澤
優質錫膏：
金屬光澤均勻，無暗沉或發灰（如SAC305合金呈銀白色）。
助焊劑透明、乳白色或淡黃色，無渾濁、無顆粒感、無分層或沉淀。
劣質錫膏：
顏色發黑（氧化嚴重）或泛黃（助焊劑變質）。
助焊劑出現顆粒感或絮狀物（活性劑失效）。
黏度與觸變性
測試方法：

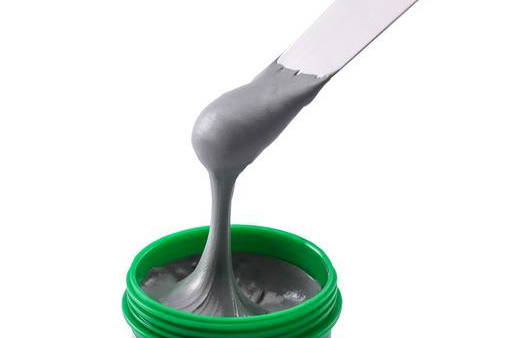

用刮刀挑起錫膏，觀察其下落狀態：
優質：緩慢連續下落，形成“拉絲”但不斷裂（觸變性良好）。
劣質：下落過快（黏度過低）或呈塊狀墜落（黏度過高）。
工具替代：若無黏度計，可通過印刷測試驗證（見下文）。
顆粒均勻性
目視檢查：
取少量錫膏置于白紙上，用放大鏡觀察顆粒分布：
優質：顆粒大小一致，無大塊或粉末狀雜質。
劣質：顆粒粗細不均，含明顯異物（如氧化渣）。
關鍵指標：T5級（15-25μm）顆粒直徑偏差應≤±5μm。
二、簡易性能測試（30分鐘內完成）
印刷性測試
步驟：
使用標準鋼網（如0.12mm厚度，開口0.3×0.3mm）印刷錫膏。
觀察印刷后PCB上的錫膏形態：
優質：邊緣整齊，無塌邊、滲錫或拉尖。
劣質：出現“狗耳朵”形塌邊（黏度過低）或填充不足（黏度過高）。
工具：SPI（錫膏檢測儀）可量化體積偏差（優質品應≤±10%）。
焊接強度初篩
方法：
取少量錫膏手工焊接0402電阻到測試板（無需回流爐）。
用鑷子輕拉元件，觀察焊點：
優質：焊點飽滿，元件被拉斷前焊盤無脫落。
劣質：焊點虛焊（發灰）、易剝離或空洞、殘留助焊劑過多。
殘留物清潔度
快速判斷：
焊接后用無塵布擦拭焊點周圍：
優質免清洗錫膏：無殘留或僅留透明薄膜，絕緣電阻＞10?Ω。
劣質品：殘留白色粉末（活性劑未揮發），易吸潮導致短路。
三、關鍵指標快速驗證（需簡單設備）
熔點測試
工具：差示掃描量熱儀（DSC，若無可用回流爐模擬）。
方法：
取5mg錫膏置于DSC樣品盤。
以10℃/min升溫至250℃，記錄吸熱峰溫度：
SAC305合金：峰值應為217-219℃。
低溫錫膏（SnBi）：峰值應為138-142℃。
偏差＞2℃可能為合金配比異常。
空洞率估算
工具：X-Ray檢測儀（若無可用透明膠帶法）。
透明膠帶法：
將焊接后的BGA芯片用膠帶粘貼到玻璃片上。
透過膠帶觀察焊點透光性：
優質：透光均勻，無明顯暗斑（空洞率＜15%）。
劣質：暗斑密集（空洞率＞30%）。
四、快速鑒別劣質錫膏的“紅牌”信號
氣味異常
優質：輕微松香味（RA型助焊劑）或無味（免清洗型）。
劣質：刺鼻酸味（活性劑過量）或腐臭味（氧化變質）。
批次一致性差
測試方法：連續印刷3塊PCB，觀察錫膏體積重復性：
優質：CPK≥1.33（體積偏差穩定）。
劣質：CPK＜1.0（不同批次或開罐后性能波動大）。

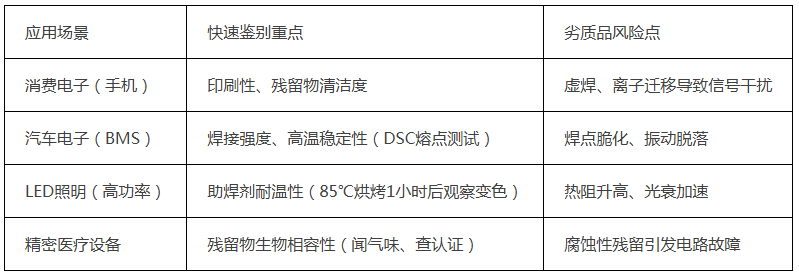

五、場景化快速選擇指南
六、操作注意事項
環境控制：所有測試需在25℃±2℃、濕度40~60%環境下進行，避免溫濕度影響結果。
樣本量：至少取3個不同位置（如罐頂、罐中、罐底）的錫膏混合后測試，避免局部沉降誤差。
對比基準：使用已知品質的錫膏作為對照（如同型號SAC305），排除主觀判斷偏差。
通過以上方法，可在快速完成錫膏品質的初步篩選，避免因使用劣質錫膏導致批量返工或可靠性風險。對于高可靠性場景（如汽車、醫療），仍需進行完整的可靠性測試（如熱循環、振動等），但快速鑒別可大幅降低選型風險。
-未完待續-
