淺談錫膏沉淀分層出油-深圳福英達
淺談錫膏沉淀分層出油

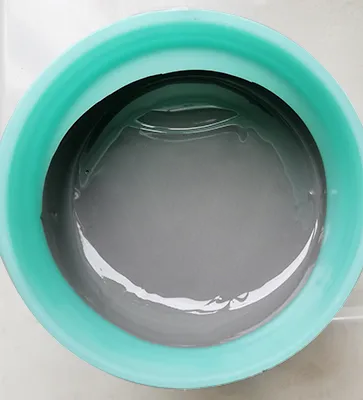

錫膏沉淀通常指其存放過程中錫膏成分分層出油：
錫膏成分分層及處理
錫膏成分分層常見于儲存或使用不當(dāng)?shù)那闆r，其中有機樹脂是引起分層的主要成分之一。有機樹脂在錫膏中提供粘結(jié)力和保持形狀，但其穩(wěn)定性可能受溫度、濕度等環(huán)境因素影響。當(dāng)有機樹脂性質(zhì)變化，可能失去對其他成分的均勻分散能力，導(dǎo)致分層。此外，填料或添加劑性質(zhì)不穩(wěn)定、成分溶解度隨溫度變化、制備或使用過程中溫度變化等因素，也可能引發(fā)分層。
分層處理步驟：
初步混合：發(fā)現(xiàn)分層后，先手工攪拌5分鐘進行初步混合。
機械攪拌：再用機械攪拌器低速攪拌10分鐘，直至倒置罐身無液體流動。
判斷處理：若分層嚴(yán)重（助焊劑層厚度>5mm），建議廢棄，避免影響焊接質(zhì)量。
預(yù)防措施：
選擇穩(wěn)定性好的有機樹脂：制備錫膏時，選擇質(zhì)量可靠、穩(wěn)定性好的有機樹脂。
確保充分混合：在制備過程中，確保各種成分充分混合均勻。
嚴(yán)格控制溫濕度：制備和使用過程中，嚴(yán)格控制溫度和濕度條件。
規(guī)范回溫操作：錫膏從冰箱取出后，保持罐身豎直，室溫靜置4-6小時，直至溫差<2℃，避免橫放導(dǎo)致金屬粉沉淀。
避免反復(fù)凍融：解凍后24小時內(nèi)使用錫膏，避免反復(fù)凍融。
-未完待續(xù)-
*免責(zé)聲明:本文由作者原創(chuàng)。文章內(nèi)容系作者個人觀點，轉(zhuǎn)載僅為了傳達一種不同的觀點，不代表對該觀點贊同或支持，如有侵權(quán)，歡迎聯(lián)系我們刪除!除了“轉(zhuǎn)載”文章，本站所刊原創(chuàng)內(nèi)容著作權(quán)屬于深圳福英達，未經(jīng)本站同意授權(quán)，不得重制、轉(zhuǎn)載、引用、變更或出版。
返回列表
