電子產品中往往包含各種類型的芯片，這些芯片需要通過封裝的形式形成電通路。在電子產品封裝時往往需要用到錫膏等焊接材料進行芯片與基板的鍵合來實現電通路。由于錫與銅在加熱狀態下的結合效果優秀，目前軟釬焊界還是主要使用錫基錫膏。但是錫并不一定總是帶來好處，在低銀含量的無鉛錫膏（如SnAg0.3Cu0.7）中，較高的錫含量可能會給封裝帶來隱患，如錫須生長。
錫須是純錫或高錫含量物體上的自發生成的表面缺陷，如錫膏制成的焊點或PCB表面處理。PCB表面處理往往采用鍍層方式，如果焊盤上鍍有Sn層，則可能出現錫須生長。錫須的長度相當細小，通常在20到100μm之間，不排除某些情況長度能達到毫米級長度。錫表面晶須生長的驅動力一般歸因于錫晶粒上出現了機械應力。機械應力的出現原因有很多，包括PCB表面電鍍和Sn-Cu擴散生成金屬間化合物(IMC)都會形成不同程度的殘余應力。晶須在受到應力釋放作用后從錫層中擠出。

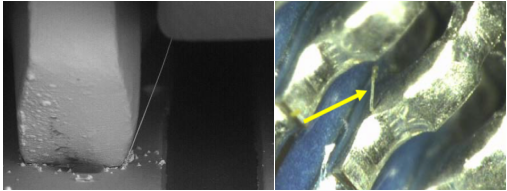

圖1. 錫須外貌。
影響錫須生長的速率的因素有很多。SnAg3Cu0.5和SnAg0.3Cu0.7錫膏的Sn含量都達到了95wt%以上，在焊后容易出現錫須生長的問題。不過由于SnAg0.3Cu0.7錫膏的Sn含量更多，其更容易大量形成錫須。高溫老化會加快焊點金屬間化合物的生長。對于SAC錫膏而言首先會生成Cu6Sn5 IMC。隨著老化時間增加，IMC厚度增加，IMC晶粒粗化。從而增加了對晶粒的壓應力。此外不少學者認為腐蝕性環境如高溫高濕對錫須生長帶來影響。
錫須的出現會增大元件和引線間的短路隱患。當錫須出現時通常會沿著兩個導體之間的路徑生長，從而在路徑之間產生短路和錯誤信號等故障。短路是電子產品生產商所不能容忍的問題。因此，錫須的出現在現代微電子技術中是亟待解決的問題。
1) 在錫膏中加入鉛可緩解錫須的形成。Sn和Pb之間不會生成IMC，因而減小了內應力，抑制了錫須形成。但是由于焊料無鉛化要求，添加Pb的方法適用性較低。
2）在SAC錫膏中添加Bi能夠減緩錫須形成并較少長錫須的數量。
3）150℃熱處理30-60分鐘。
4）在焊盤上鍍鎳可以減緩Cu向Sn的擴散速度，從而減慢錫須生長。
5）優化回流曲線，釋放多余的熱應力。
6）焊料中加入納米金屬顆粒，減緩晶粒粗化達到減小應力作用。
深圳市福英達在生產無鉛錫膏方面有著大量的實踐經驗和技術積累。福英達的錫膏產品能夠很好的解決錫須問題，在焊接后機械強度和導電性能優秀。歡迎客戶與我們聯系了解更多產品信息和相關微電子焊接解決方案。
