焊點的失效模式有哪些 (2)
在老化和熱循環過程中，焊點微觀結構粗化和晶粒的取向是影響的焊點失效的重要因素。本文主要討論錫晶粒大小和取向?qū)o(wú)鉛焊點熱機械響應和可靠性的影響。

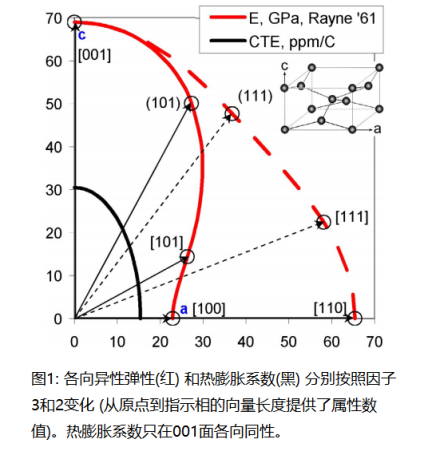

不同晶粒取向影響金屬?gòu)椥院蜔崤蛎浵禂?shù)。如圖1所示，Bieler et al. 發現 Sn晶粒在c軸上有著接近三倍大于a軸的各向異性彈性。c軸的熱膨脹系數也接近兩倍大于a軸。
當c軸平行于焊盤時，會使無鉛焊料和基板的熱膨脹系數差異。由于熱膨脹系數高度不匹配和高模量，容易在焊點拐角處形成大應力并局部再結晶，從而造成焊點裂紋。另外在熱循環的電子系統中，應力遠高于屈服力可能導致兩個相鄰的，取向錯誤的晶體 (Bieler et al., 2006)。焊點可能只包含一個晶粒。 晶粒取向的各向異性性質會導致焊點之間的應力分布不均勻，導致小焊點容易受到?jīng)_擊。

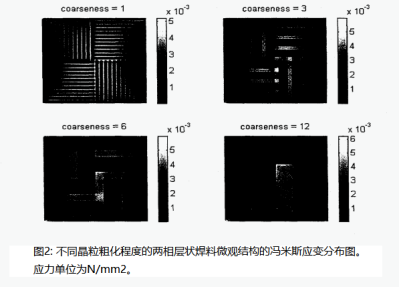

焊料是有著高表面能的材料，因此受到熱應力和機械應力時焊點會吸收能量，使得原子擴散速度更快，并致使晶粒生長或成核。隨著晶粒變大，焊點空洞會增多。晶粒大小對焊點的塑性和蠕變性有著明顯影響。Chanchani (1999)對層狀微觀結構的SnPb合金模擬實驗發現，隨著晶粒粗化程度變高，最大應力和應變值增加 (圖2)。如果應力增加超過了焊點屈服應力，則會導致塑性變形并影響焊點疲勞程度。對兩相合金如SnPb焊料而言，由于Pb不與基板形成金屬間化合物，熱應力作用下Pb再結晶并形成大晶粒。
在焊料中加入一些摻雜物如Ti, Ni等或許可以抑制大晶粒生長和起到細化晶粒大小的作用。
參考文獻
Bieler, T.R., Jiang, H., Lehman, L. P., Kirkpatrick, T., & Cotts, E.J. (2006), " Influence of Sn Grain Size and Orientation on the Thermomechanical Response and Reliability of Pb-free Solder Joints", Electronic Components and Technology Conference, 56th, pp.370-381.
Chanchani, R. (1999), "Modeling and Simulation - The Effects of Grain Coarsening on Local Stresses and Strains in Solder Microstructure".
